Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

19 de mayo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 2 (1000kVA)
Descripción general de la carga: La Subestación 2 a través del Transformador Principal alimenta a un sistema de Aire Acondicionado, Data Center y demás cargas.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/04/2025
Fecha de medición final: 12/05/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Los índices de todos los parámetros de calidad de la energía evaluados se encuentran dentro de los límites recomendados por el IEEE. Estos parámetros son voltaje RMS, factor de potencia, índices de distorsión armónica en voltaje y corriente, y desbalances, todos ellos dentro de los límites recomendados.
Importante

  • Se observaron tres sags de voltaje, el 18/04/2025 a las 01:40 h, 07/05/2025 a las 23:15 h y el 09/05/2025 a las 16:30 h. Es importante verificar si estos disturbios en el voltaje tuvieron algún efecto adverso en la operación de los equipos del centro de carga. Estos disturbios aparecieron en diferentes tiempos a los disturbios de tensión en el transformador 1.

  • Las amónicas 17 y 19 de la tensión son mayores a las armónicas 11 y 13, este comportamiento no aparece en la corriente, por lo que se debe de tener presente que las armónicas 17 y 19 no sigan aumentando de valor.

Precaución
  • Nada que atender.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 129.8 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.91 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.23 0 - 5 %
THDi % 5.84 ---
Flicker Pst - 0-1 p.u.
Flicker Plt - 0-0.8 p.u.
Desbalance Dv % 0.46 0 - 2 %
Desbalance Di % 5.25 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
279.29 349.68 404.14 404.94 461.14 477.81 500.16
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
110.44 154.23 183.27 181.14 201.61 206.11 231.82
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
300.38 383.76 444.95 444.36 502.62 519.20 551.02
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.88 0.90 0.91 0.91 0.92 0.92 0.94
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.30 1.54 1.81 1.84 2.23 2.40 2.89
THDi (%)
min. p5 p50 mean. p95 p99 max.
3.21 4.09 4.85 4.91 5.84 6.20 7.25
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.24 0.31 0.39 0.39 0.46 0.49 0.64
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
2.02 3.54 4.45 4.43 5.25 5.65 7.84
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.04 60.05 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
125.63 126.89 129.80 129.80 132.48 132.89 133.50
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
744.71 964.04 1,140.29 1,142.45 1,329.42 1,386.09 1,529.72
Factor K
min. p5 p50 mean. p95 p99 max.
1.00 1.00 1.10 1.10 1.10 1.10 1.20

Sección: Potencias

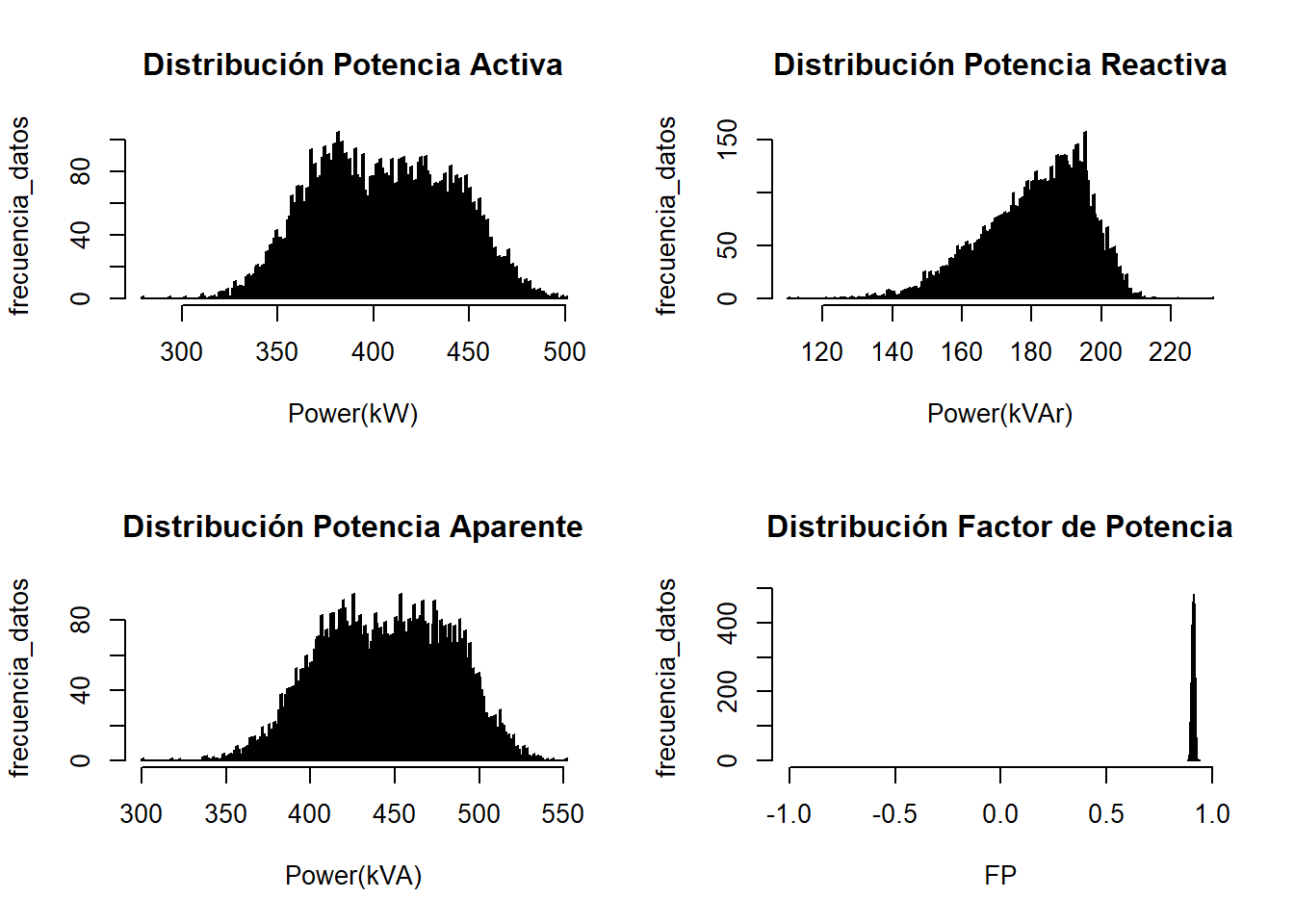

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :279 Min. :110 Min. :300 Min. :0.88
1st Qu.:377 1st Qu.:172 1st Qu.:415 1st Qu.:0.91
Median :404 Median :183 Median :445 Median :0.91
Mean :405 Mean :181 Mean :444 Mean :0.91
3rd Qu.:433 3rd Qu.:192 3rd Qu.:474 3rd Qu.:0.92
Max. :500 Max. :232 Max. :551 Max. :0.94

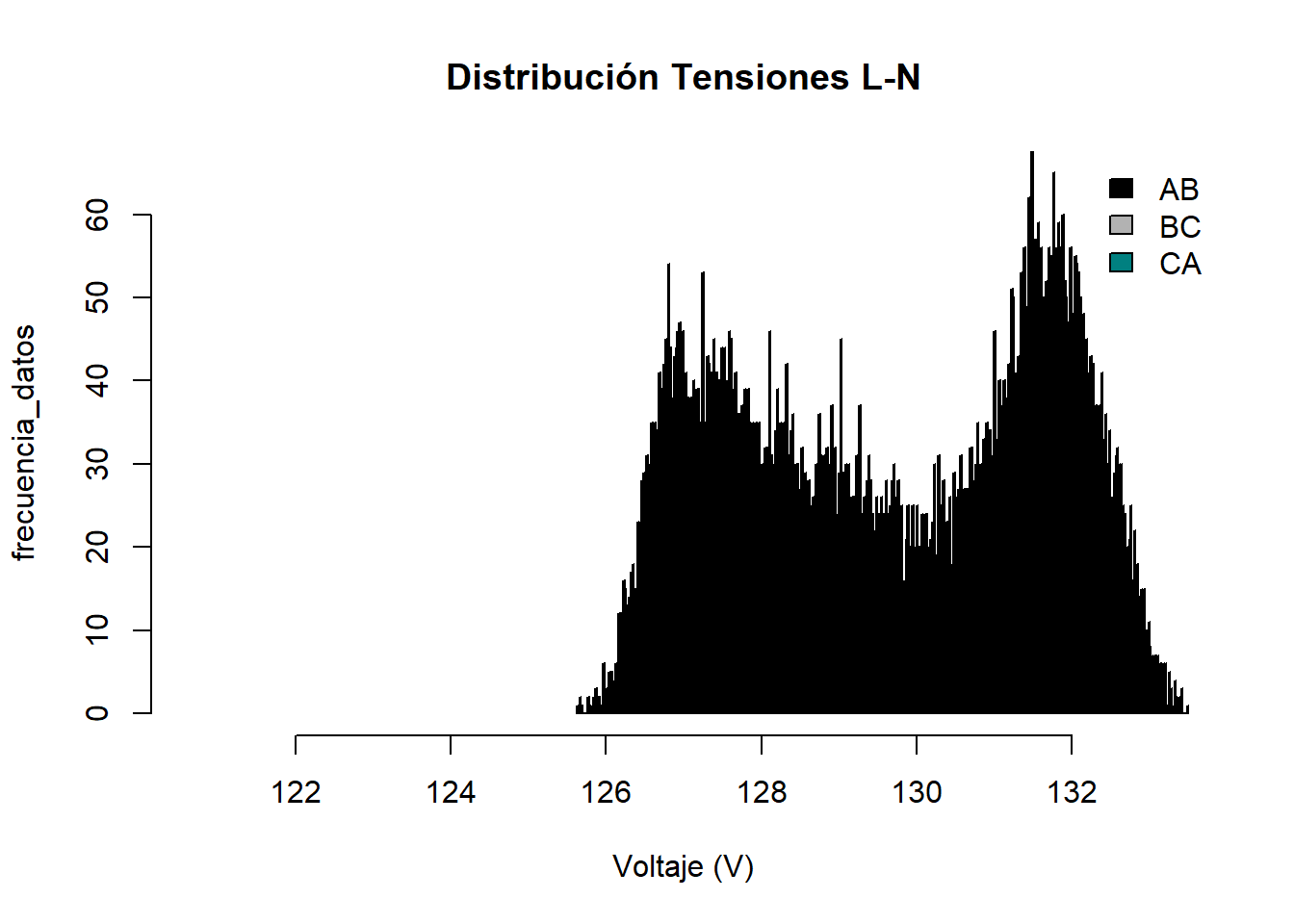

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VA VB VC
Min. :126 Min. :126 Min. :127
1st Qu.:128 1st Qu.:128 1st Qu.:129
Median :130 Median :129 Median :130
Mean :130 Mean :129 Mean :130
3rd Qu.:132 3rd Qu.:131 3rd Qu.:132
Max. :133 Max. :133 Max. :133

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 757 Min. : 816 Min. : 745
1st Qu.:1043 1st Qu.:1099 1st Qu.:1025
Median :1125 Median :1190 Median :1109
Mean :1126 Mean :1190 Mean :1112
3rd Qu.:1211 3rd Qu.:1282 3rd Qu.:1199
Max. :1481 Max. :1530 Max. :1421

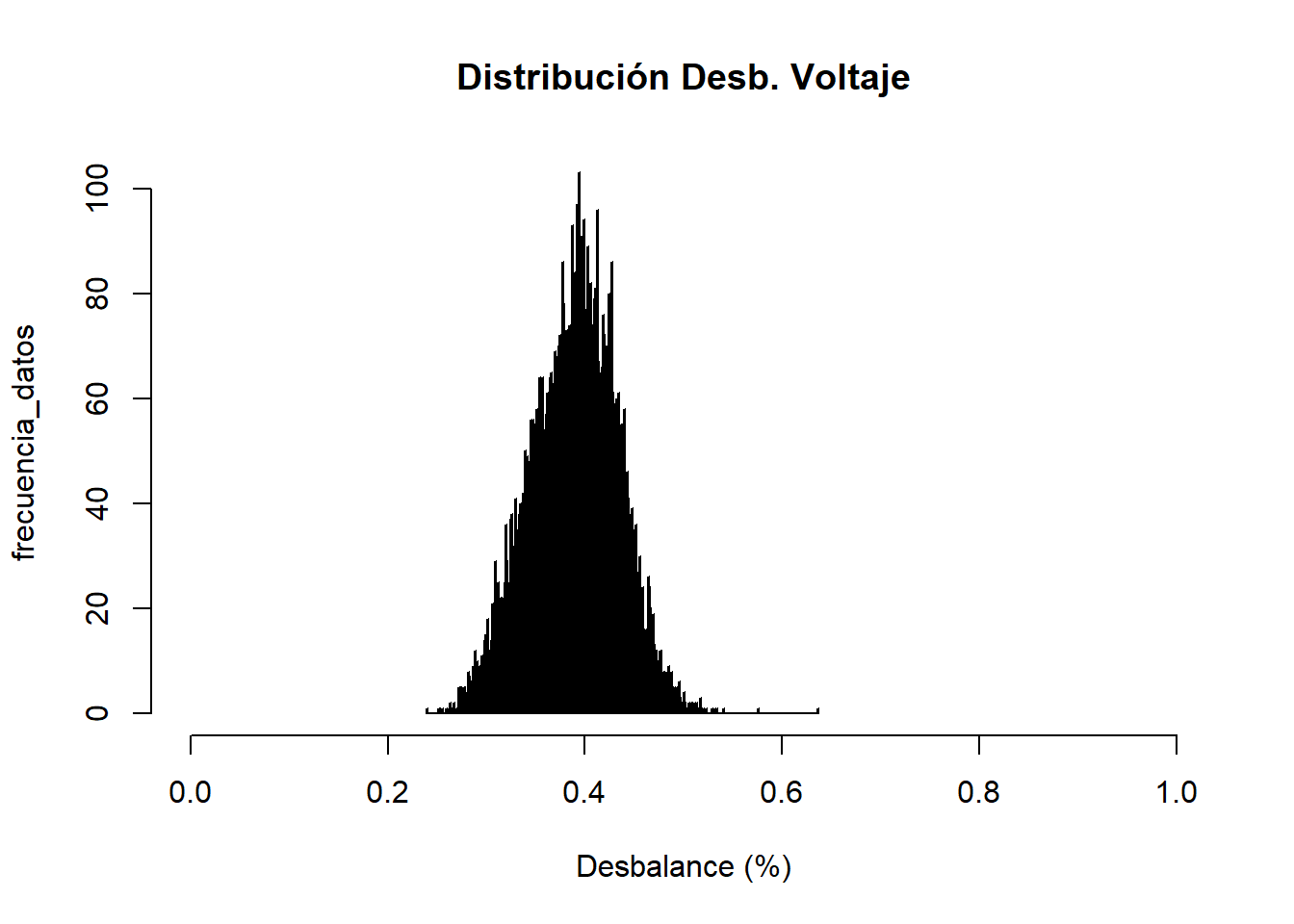

Sección: Desbalances

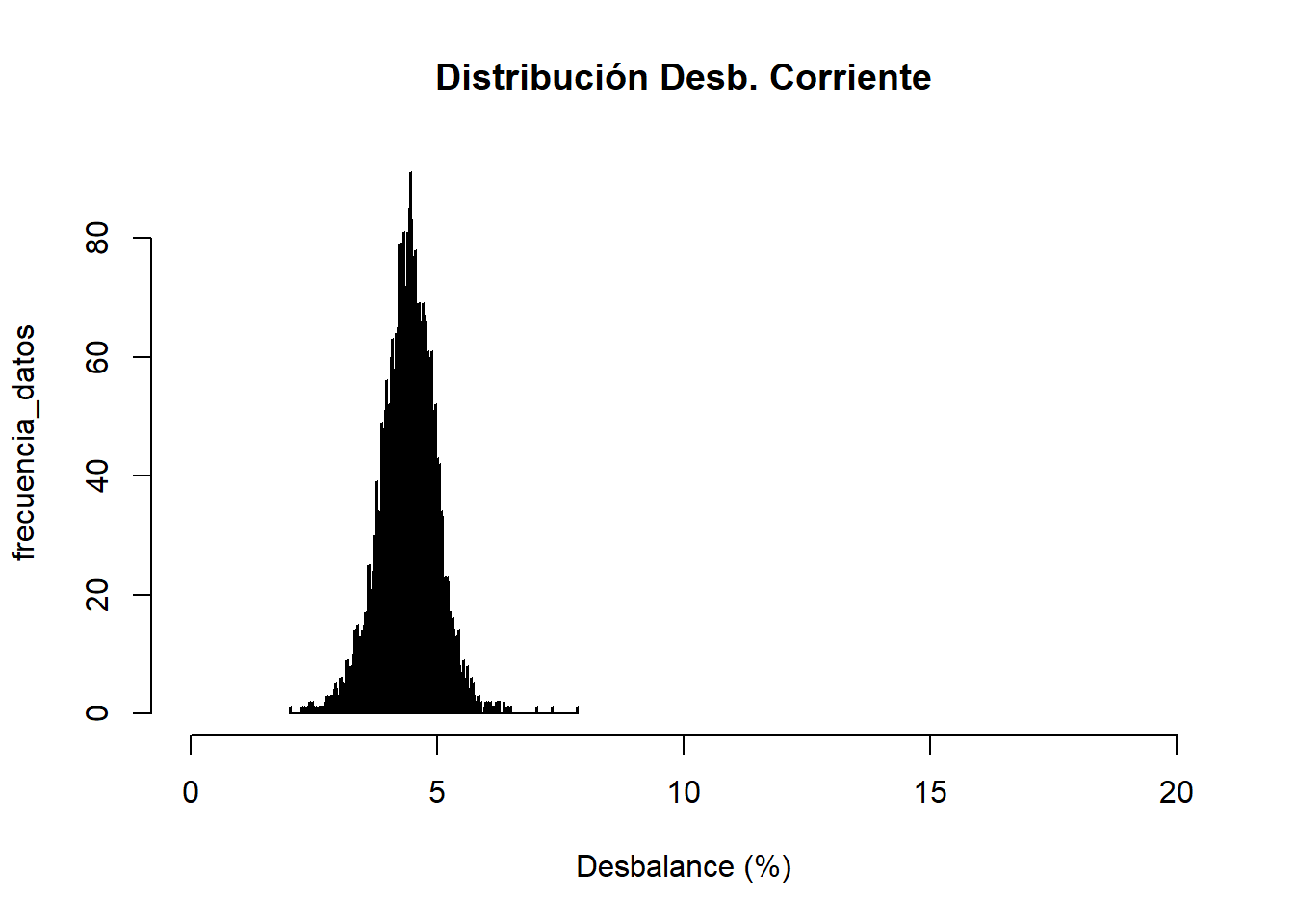

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :2.0 Min. :0.24
1st Qu.:4.1 1st Qu.:0.36
Median :4.4 Median :0.39
Mean :4.4 Mean :0.39
3rd Qu.:4.8 3rd Qu.:0.42
Max. :7.8 Max. :0.64

Sección: Frecuencia

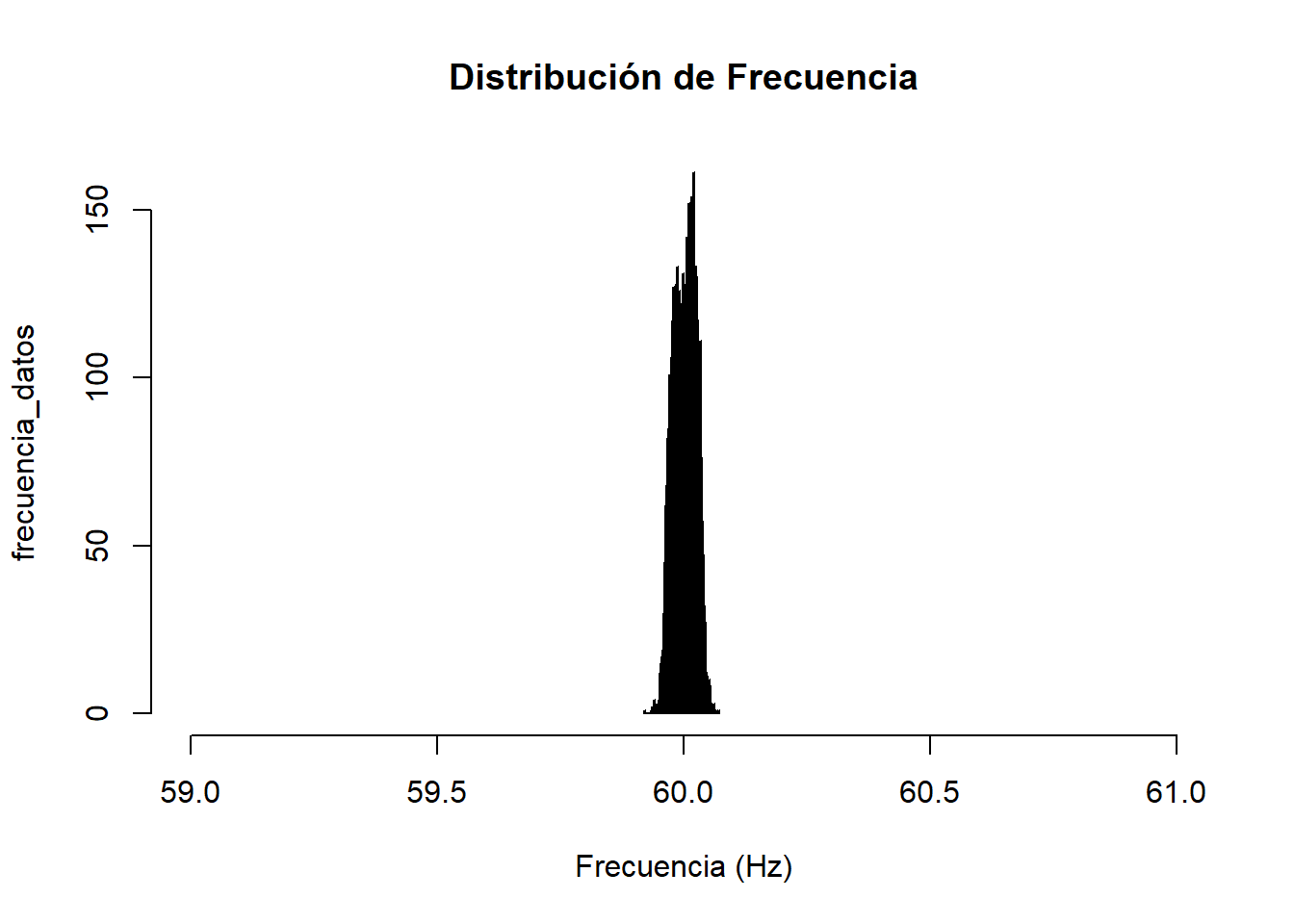

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.92
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.07

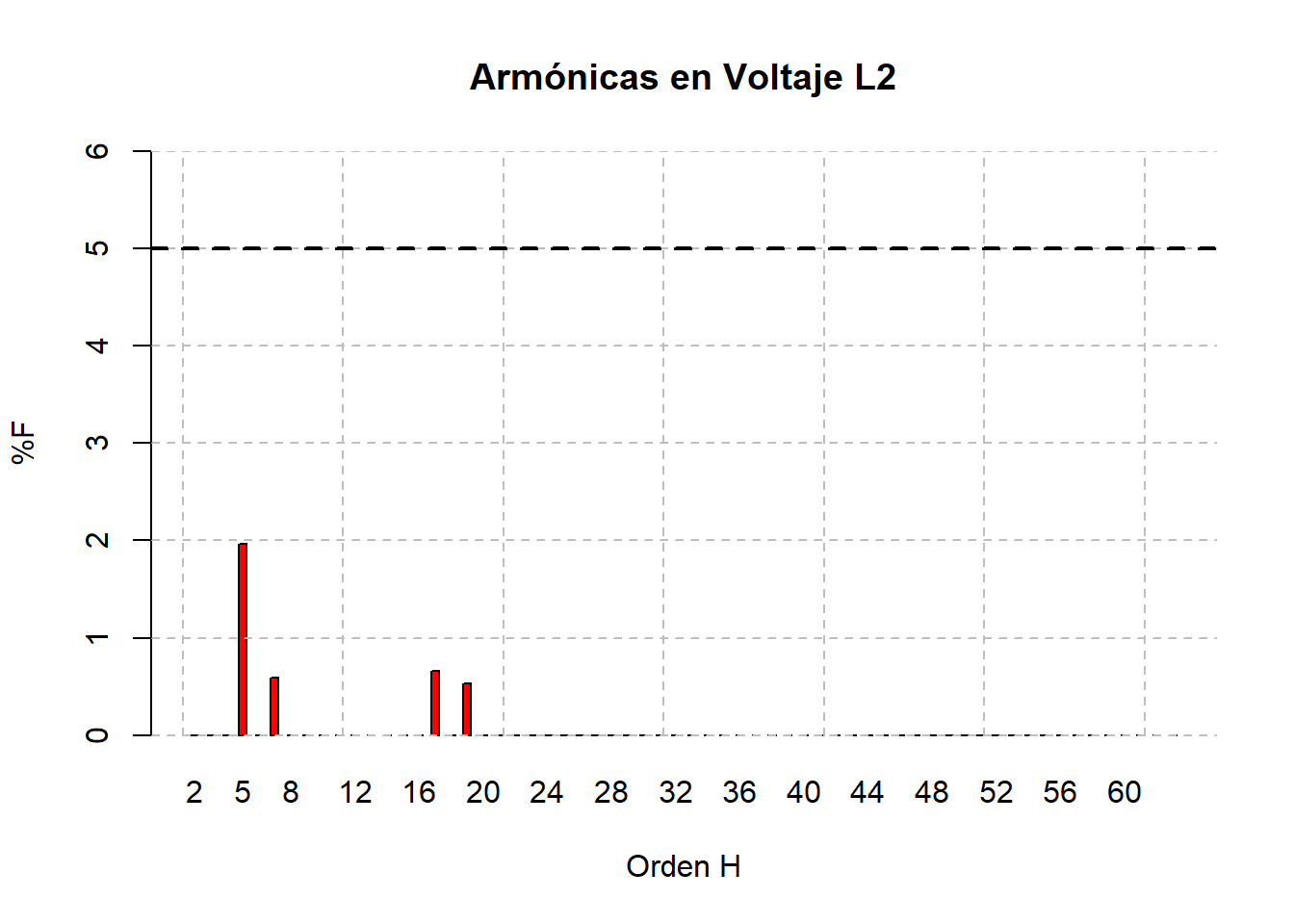

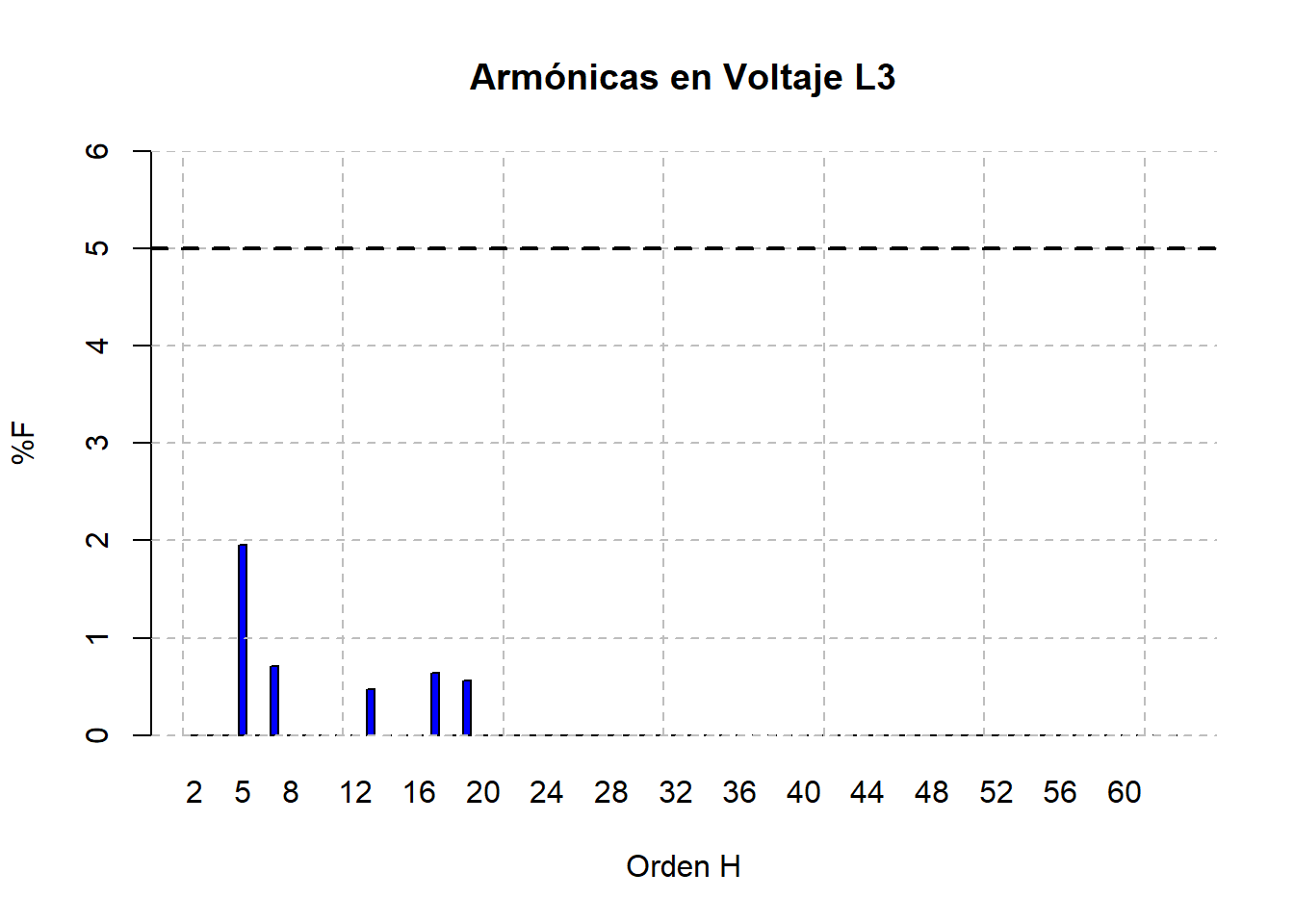

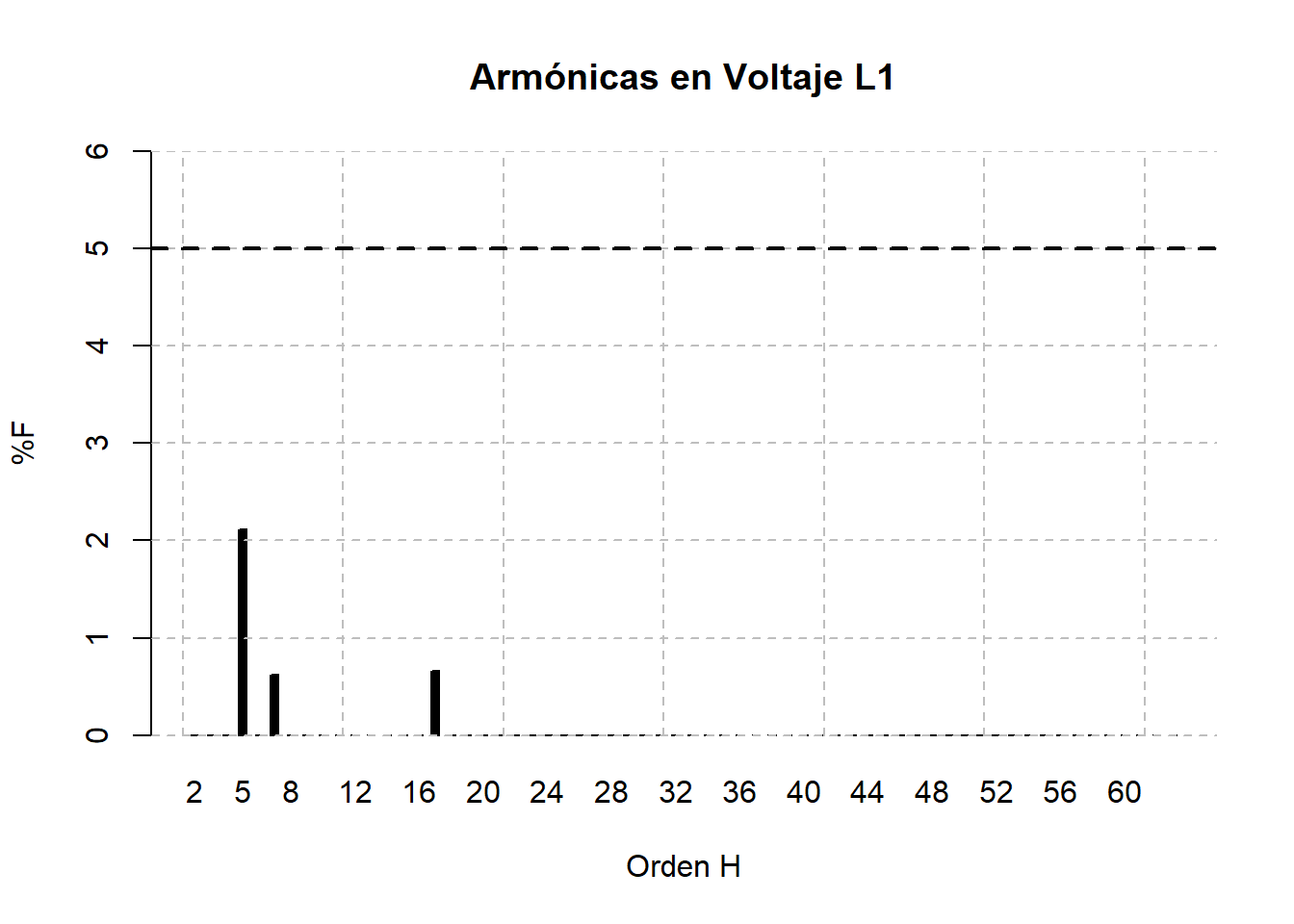

Sección: Armónicas en Voltaje

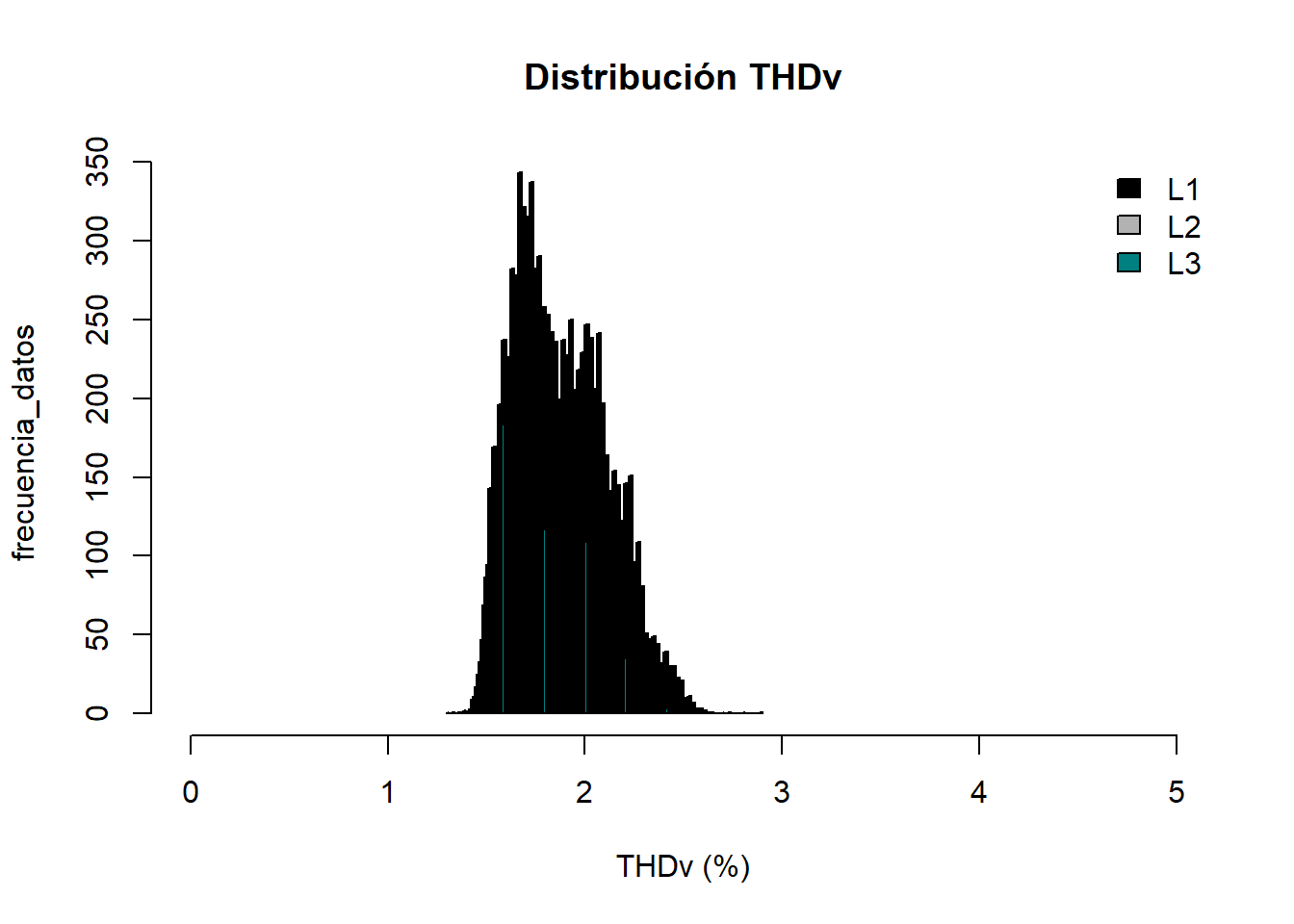

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.3 Min. :1.3 Min. :1.4
1st Qu.:1.7 1st Qu.:1.6 1st Qu.:1.6
Median :1.9 Median :1.8 Median :1.8
Mean :1.9 Mean :1.8 Mean :1.8
3rd Qu.:2.1 3rd Qu.:1.9 3rd Qu.:2.0
Max. :2.9 Max. :2.7 Max. :2.8

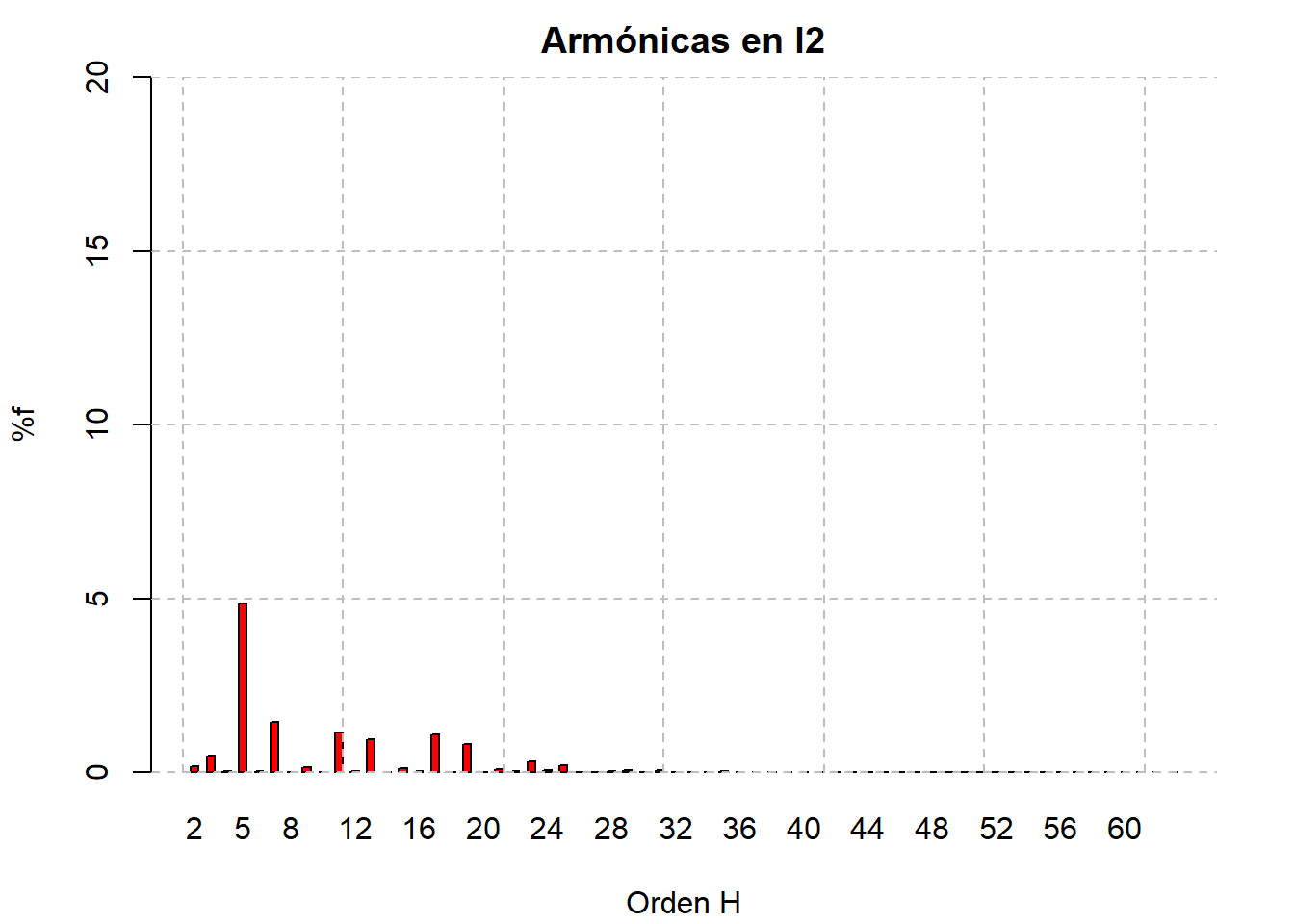

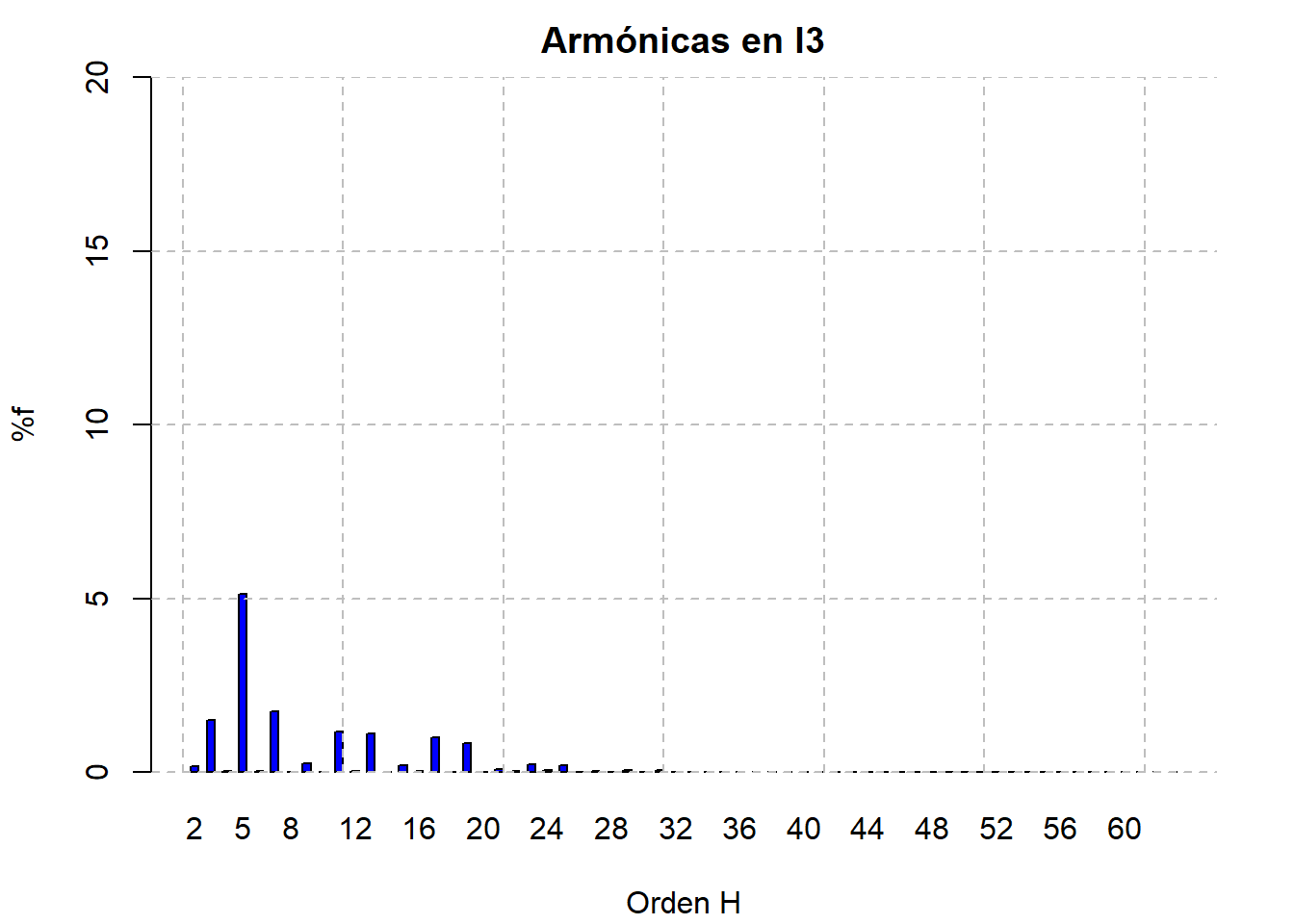

Sección: Armónicas en Corriente

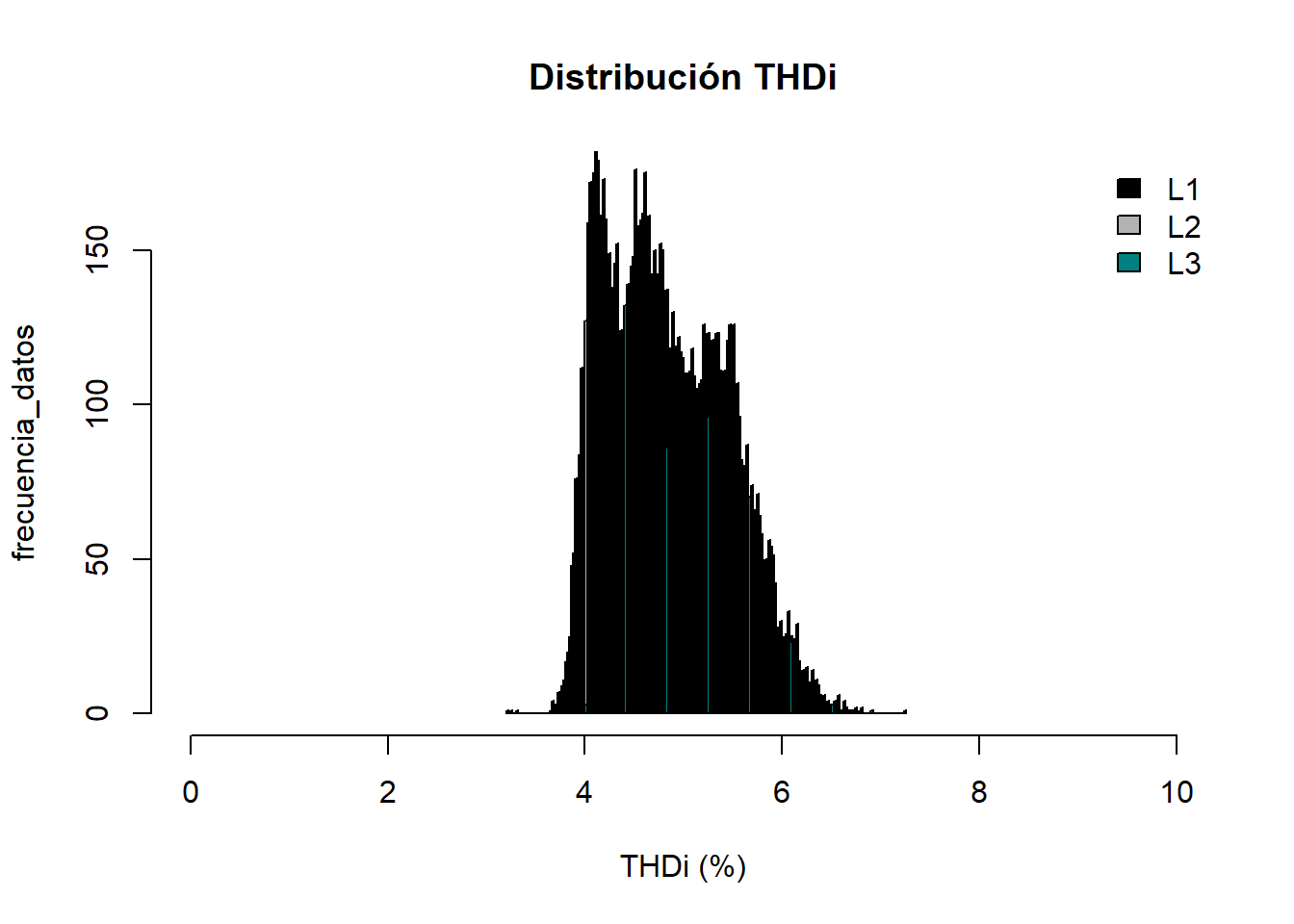

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. :3.2 Min. :3.2 Min. :3.3
1st Qu.:4.7 1st Qu.:4.2 1st Qu.:4.6
Median :5.0 Median :4.5 Median :5.0
Mean :5.1 Mean :4.6 Mean :5.0
3rd Qu.:5.4 3rd Qu.:5.0 3rd Qu.:5.4
Max. :6.8 Max. :6.2 Max. :7.2

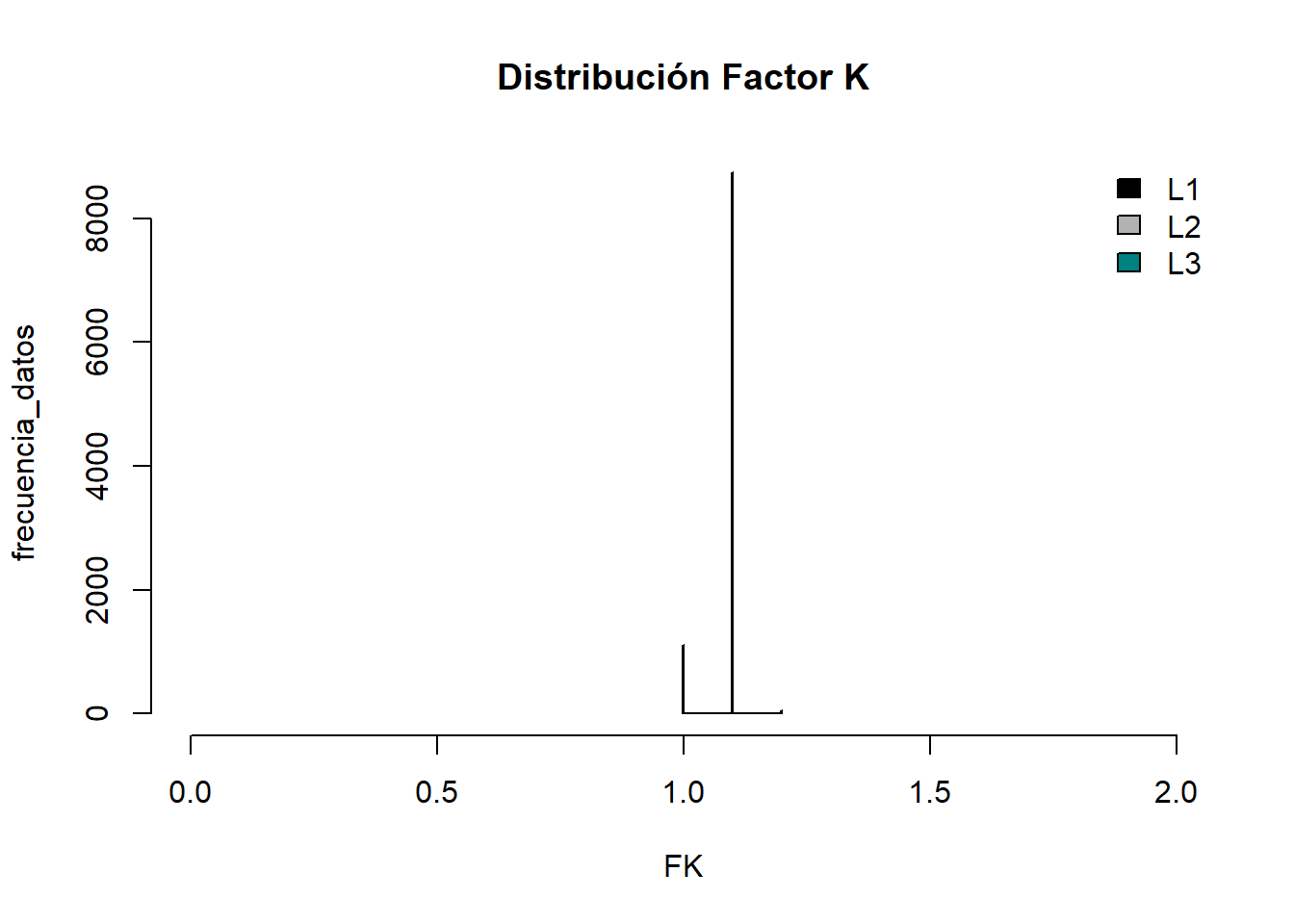

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.0 Min. :1.00 Min. :1.0
1st Qu.:1.1 1st Qu.:1.10 1st Qu.:1.1
Median :1.1 Median :1.10 Median :1.1
Mean :1.1 Mean :1.09 Mean :1.1
3rd Qu.:1.1 3rd Qu.:1.10 3rd Qu.:1.1
Max. :1.2 Max. :1.20 Max. :1.2
