Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

19 de mayo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 2 (1000kVA)
Descripción general de la carga: La Subestación 2 a través del Transformador Principal alimenta a un sistema de Aire Acondicionado, Data Center y demás cargas.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 220 V
Demanda Contratada: 1300 kW
Corriente de Demanda Máxima \(I_L\) en PCC: 24.24 A
Corriente Máxima de Corto Circuito \(Icc\): 11.79 kA
Transformador del Tablero: 1000 kVA
Medición: Mensual
Fecha de medición inicial: 11/04/2025
Fecha de medición final: 12/05/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (V) 129.8 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.9 NO CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 5.84 CUMPLE APLICA
Flicker Pst - - APLICA
Flicker Plt - - APLICA
Desbalance Dv % 0.46 CUMPLE APLICA
Desbalance Di % 4.43 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
12 5.5 5 2 1 15

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Se revisaron los parámetros que competen al código de red en este transformador, resultando que no cumple con el factor de potencia. Estrictamente por transformador no aplica el código de red, pero su evaluación se hace con la finalidad de identificar el origen de cualquier incumplimiento.
Importante
  • Se tiene un factor de potencia de 0.91 siendo el mínimo de 0.95, se recomienda mover compensación del transformador 1 al transformador 2, con ello se puede eliminar la sobrecompensación del transformador 1, y llevar el factor de potencia en el transformador 2 a valores mayores a 0.95.
Precaución
  • Nada grave que atender.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
279.29 349.68 404.14 404.94 461.14 477.81 500.16
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
110.44 154.23 183.27 181.14 201.61 206.11 231.82
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
300.38 383.76 444.95 444.36 502.62 519.20 551.02
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.88 0.90 0.91 0.91 0.92 0.92 0.94
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.30 1.54 1.81 1.84 2.23 2.40 2.89
TDD (%)
min. p5 p50 mean. p95 p99 max.
3.21 4.09 4.85 4.91 5.84 6.20 7.25
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.24 0.31 0.39 0.39 0.46 0.49 0.64
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
2.02 3.54 4.45 4.43 5.25 5.65 7.84
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.04 60.05 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
125.63 126.89 129.80 129.80 132.48 132.89 133.50
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
744.71 964.04 1,140.29 1,142.45 1,329.42 1,386.09 1,529.72

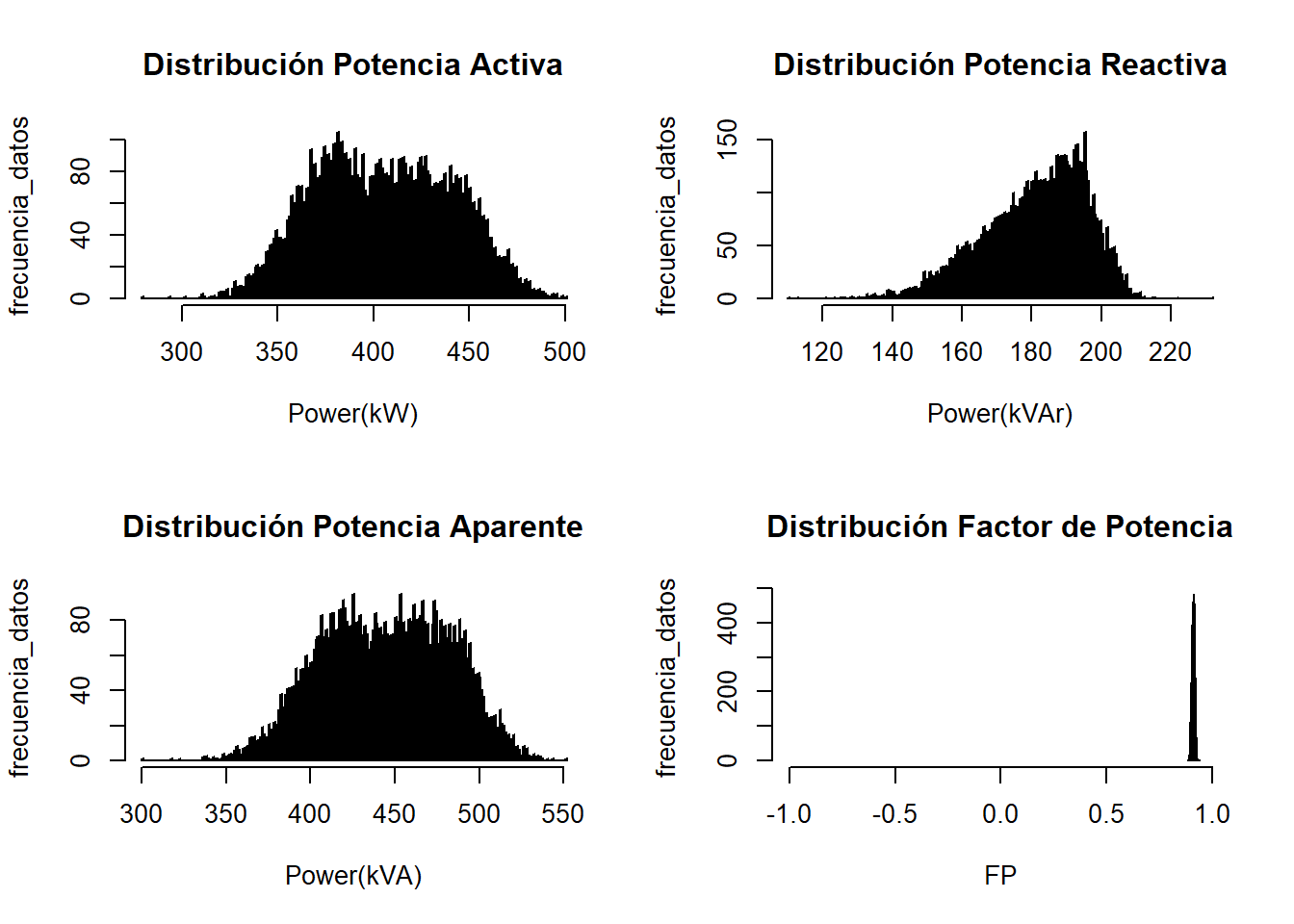

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :279 Min. :110 Min. :300
1st Qu.:377 1st Qu.:172 1st Qu.:415
Median :404 Median :183 Median :445
Mean :405 Mean :181 Mean :444
3rd Qu.:433 3rd Qu.:192 3rd Qu.:474
Max. :500 Max. :232 Max. :551
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.88 0.9 0.91 0.91 0.92 0.92 0.94

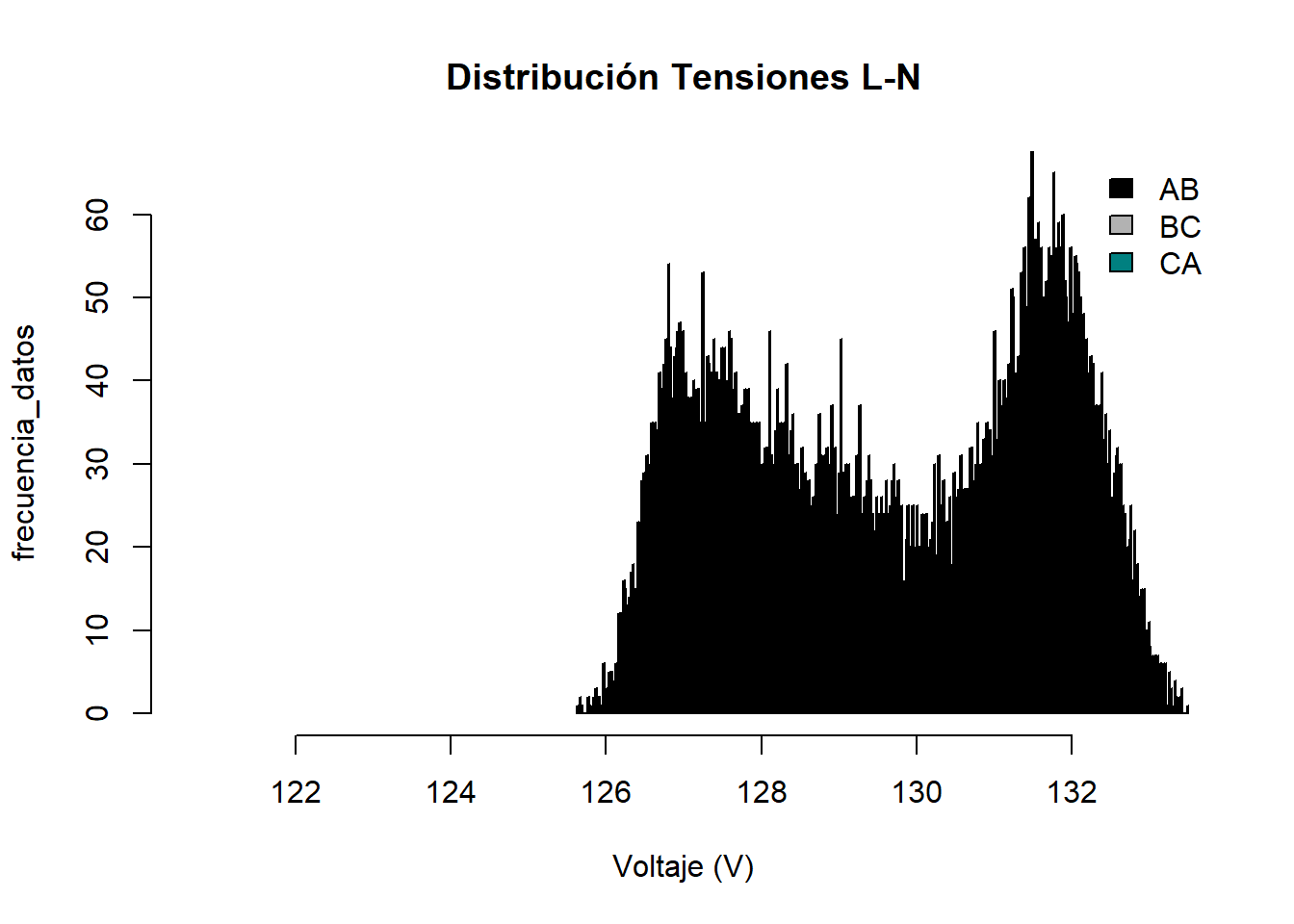

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VA VB VC
Min. :126 Min. :126 Min. :127
1st Qu.:128 1st Qu.:128 1st Qu.:129
Median :130 Median :129 Median :130
Mean :130 Mean :129 Mean :130
3rd Qu.:132 3rd Qu.:131 3rd Qu.:132
Max. :133 Max. :133 Max. :133
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
125.63 126.89 129.8 129.8 132.48 132.89 133.5

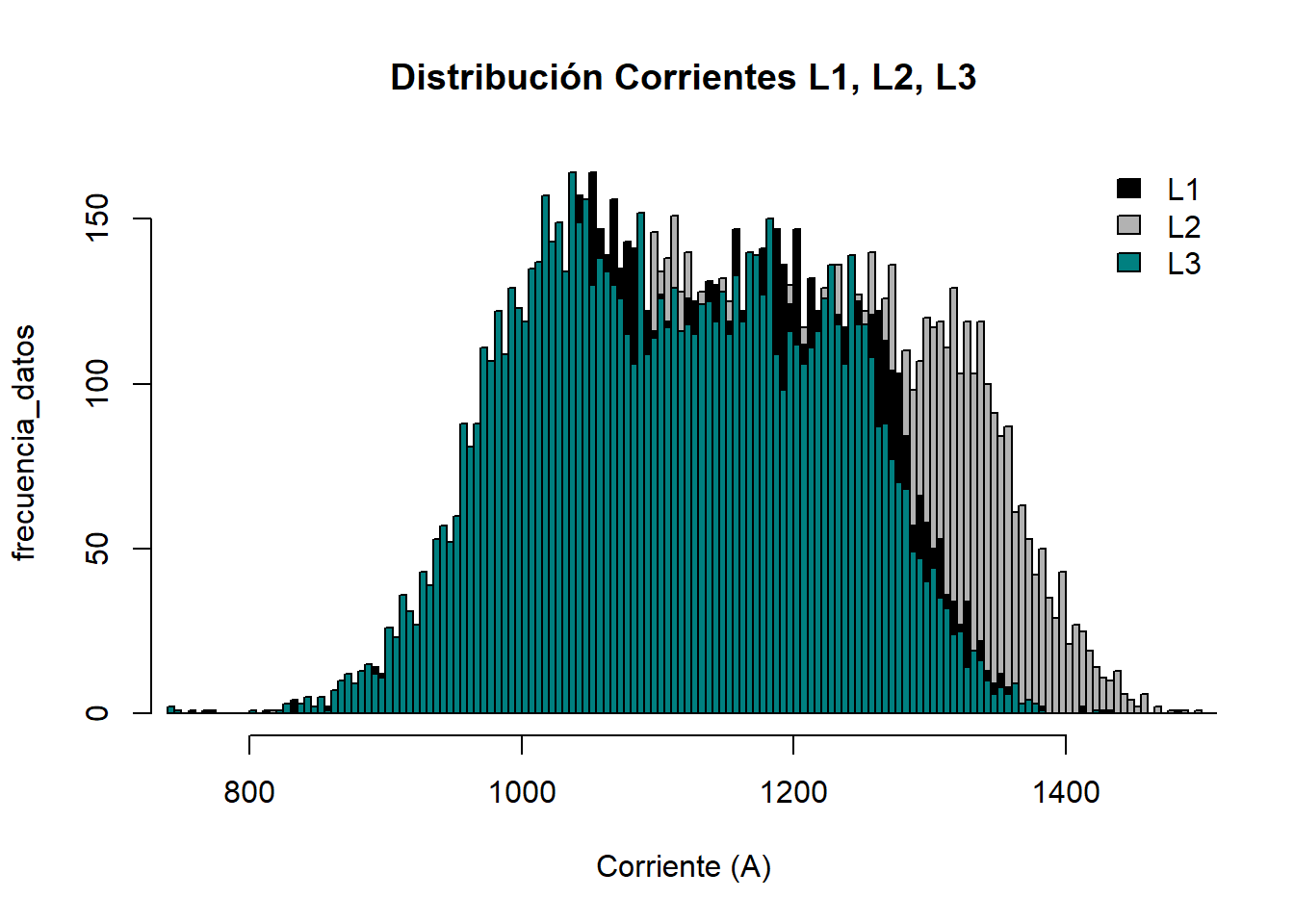

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 757 Min. : 816 Min. : 745
1st Qu.:1043 1st Qu.:1099 1st Qu.:1025
Median :1125 Median :1190 Median :1109
Mean :1126 Mean :1190 Mean :1112
3rd Qu.:1211 3rd Qu.:1282 3rd Qu.:1199
Max. :1481 Max. :1530 Max. :1421

Sección: Desbalances

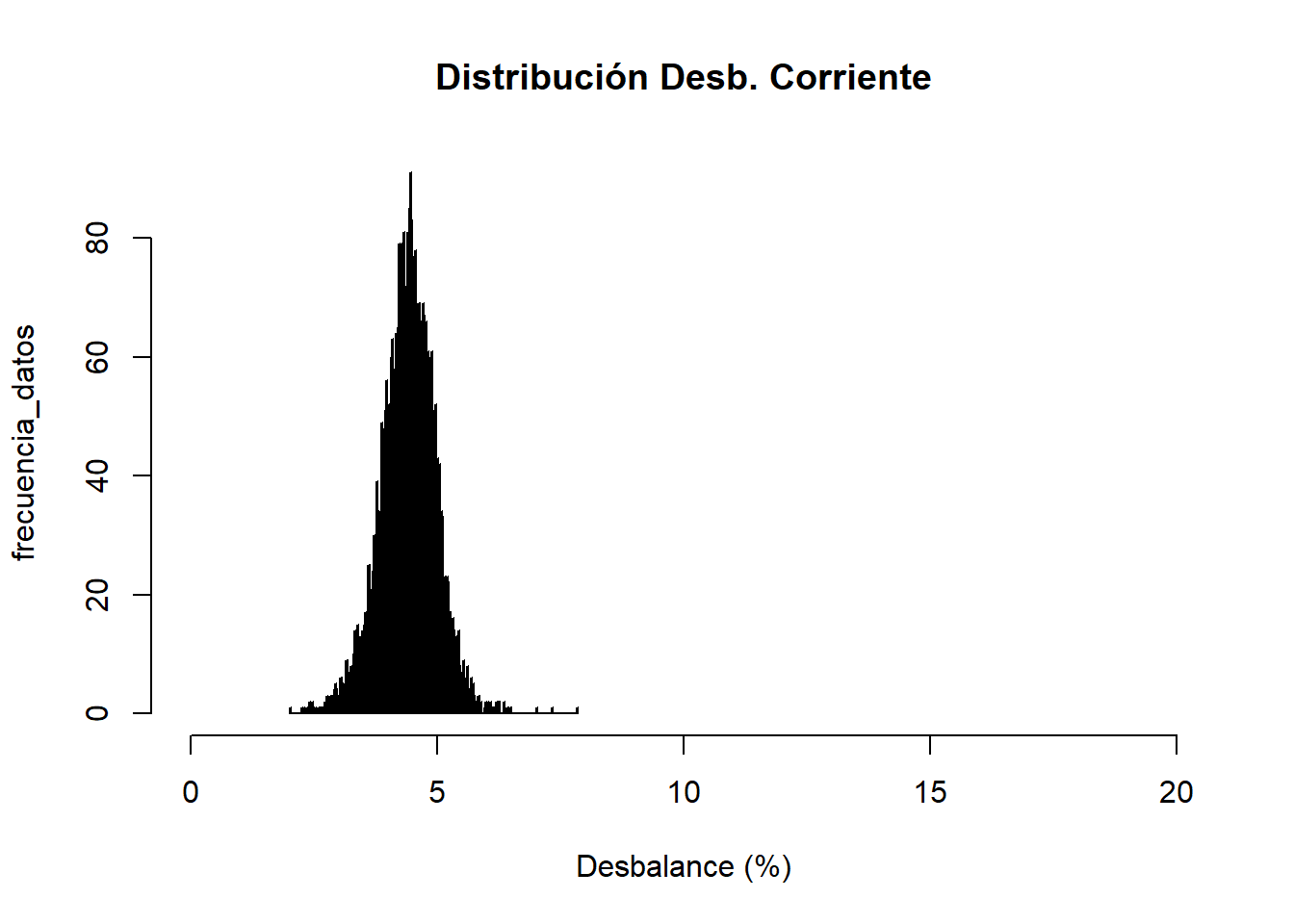

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
2.02 3.54 4.44 4.43 5.25 5.65 7.84

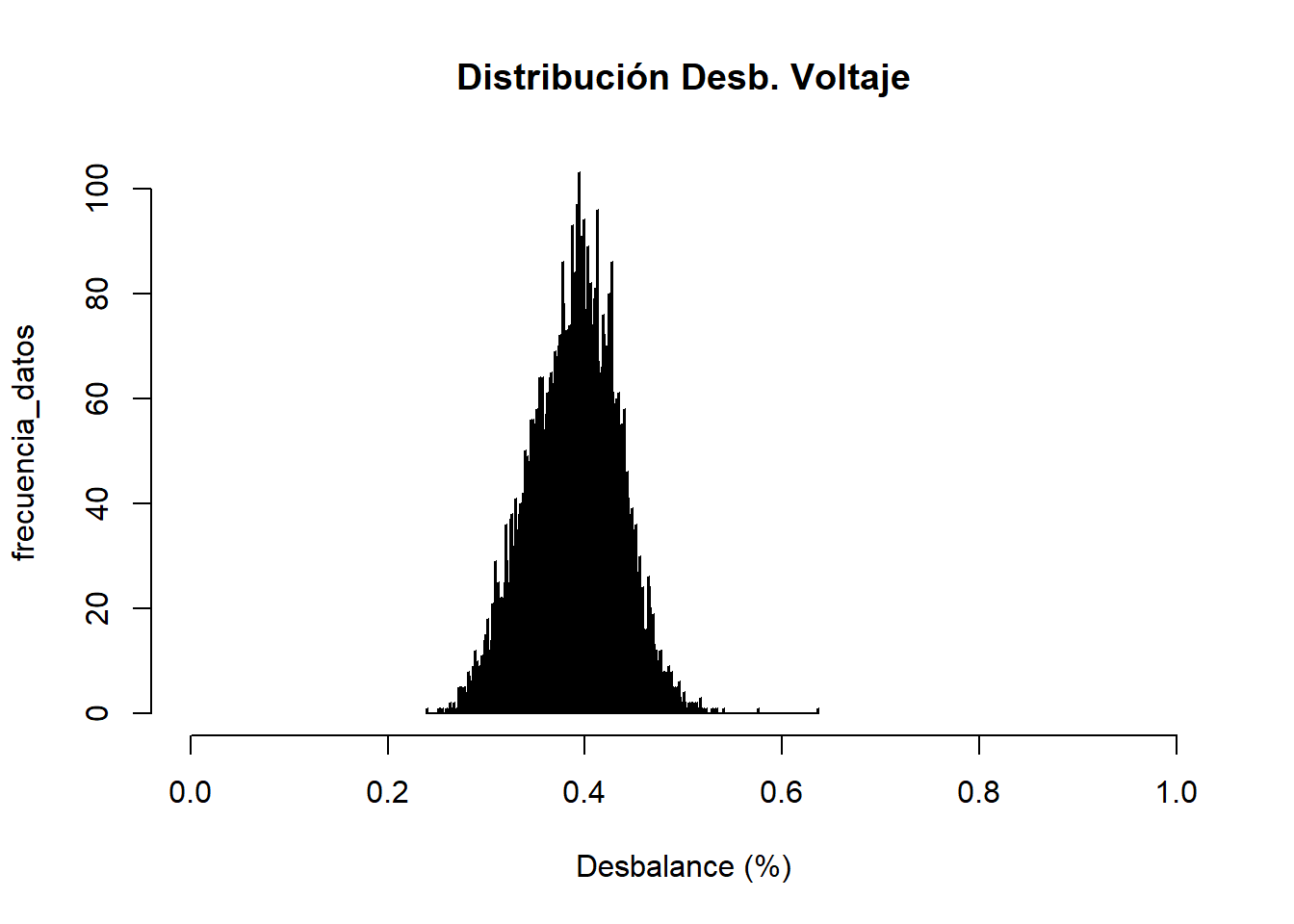

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.24 0.31 0.39 0.39 0.46 0.49 0.64

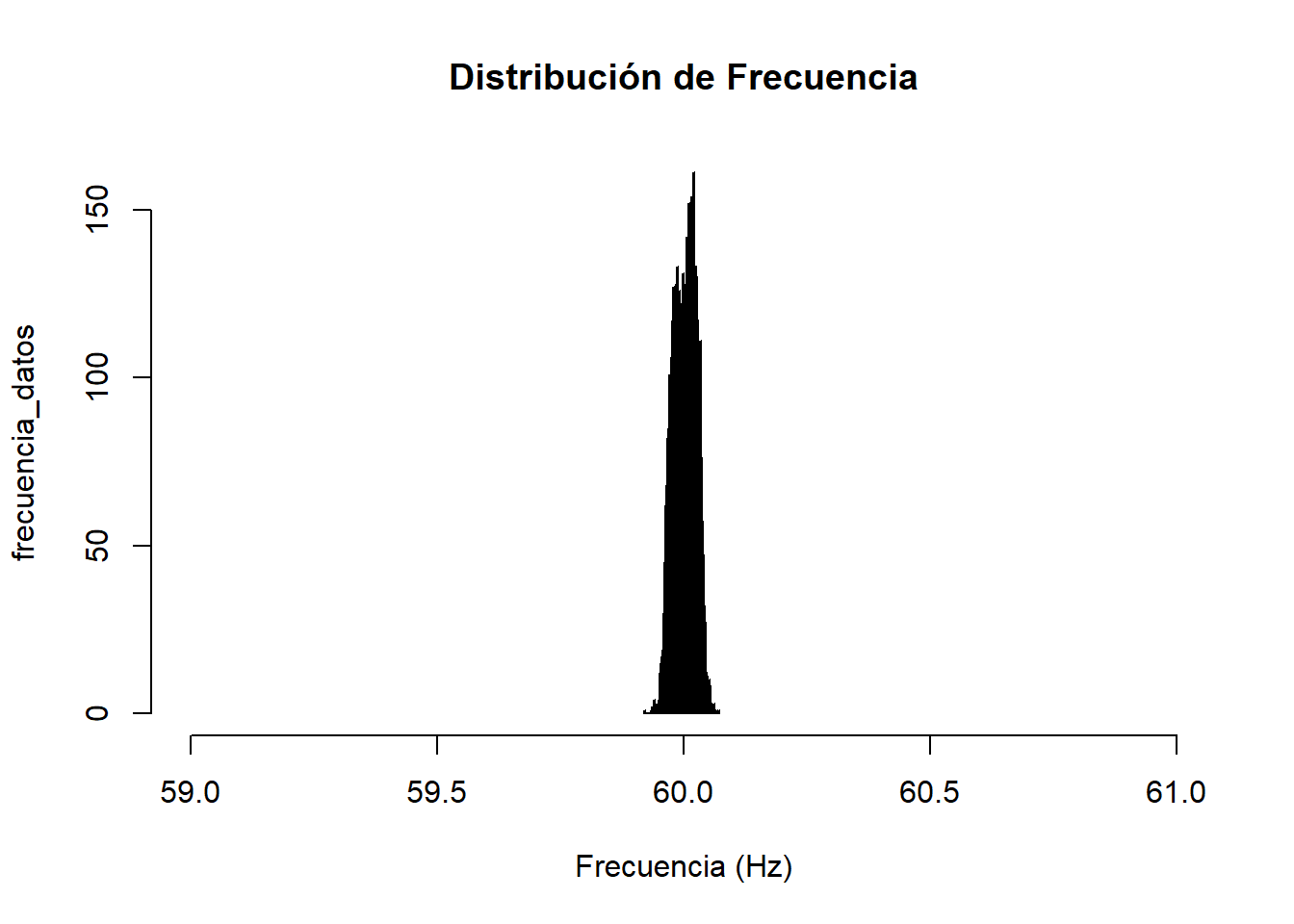

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60 60 60.04 60.05 60.07

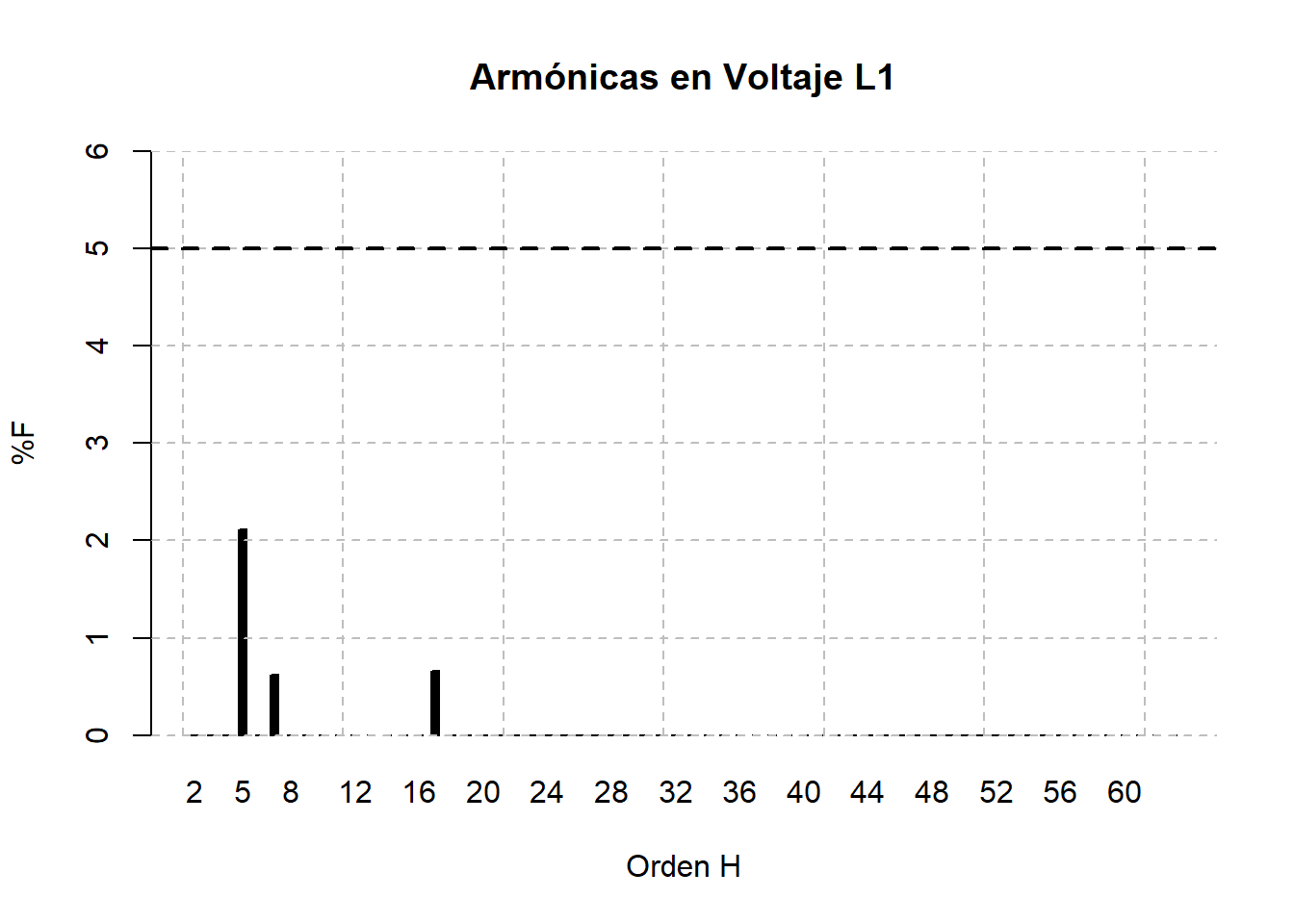

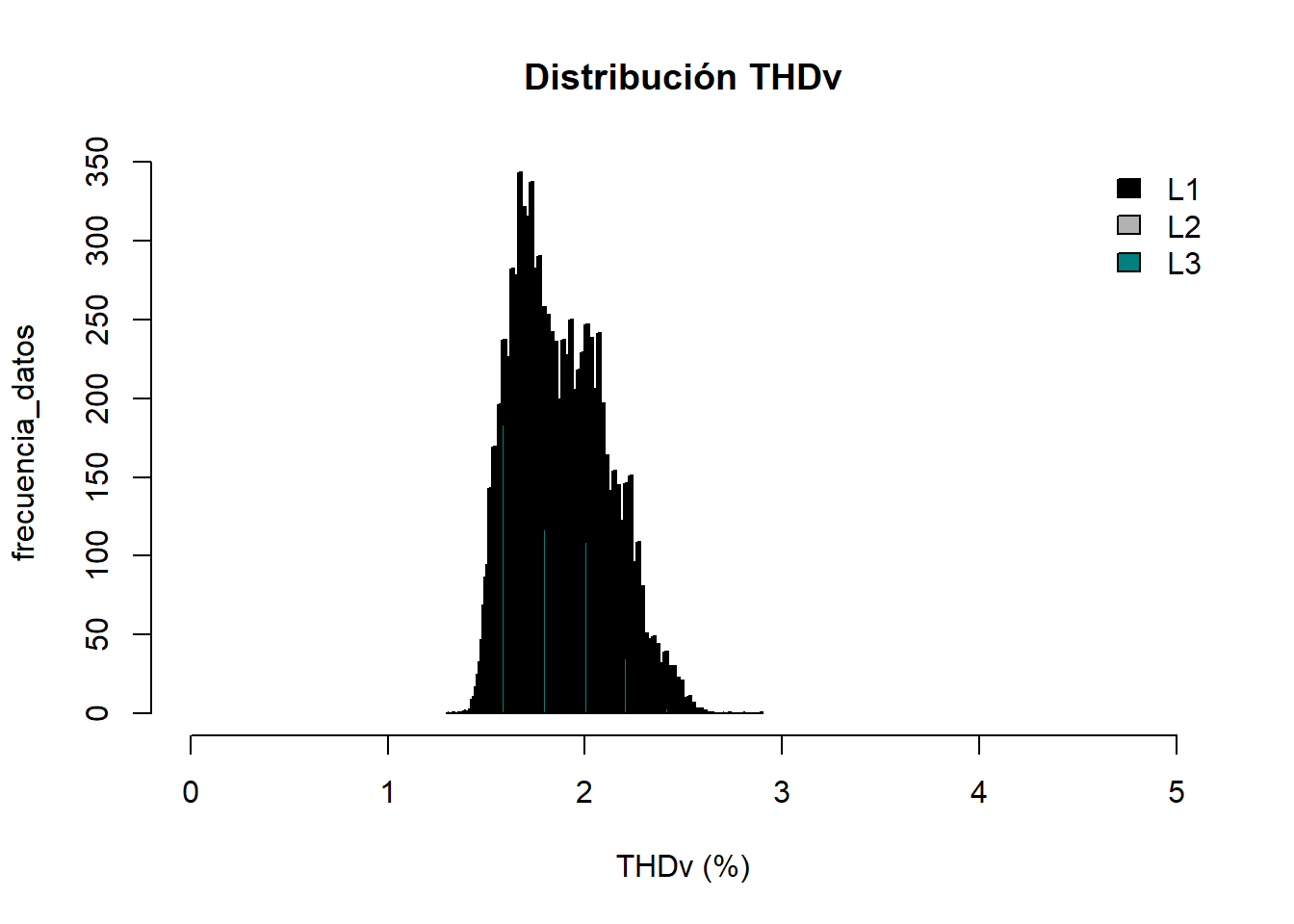

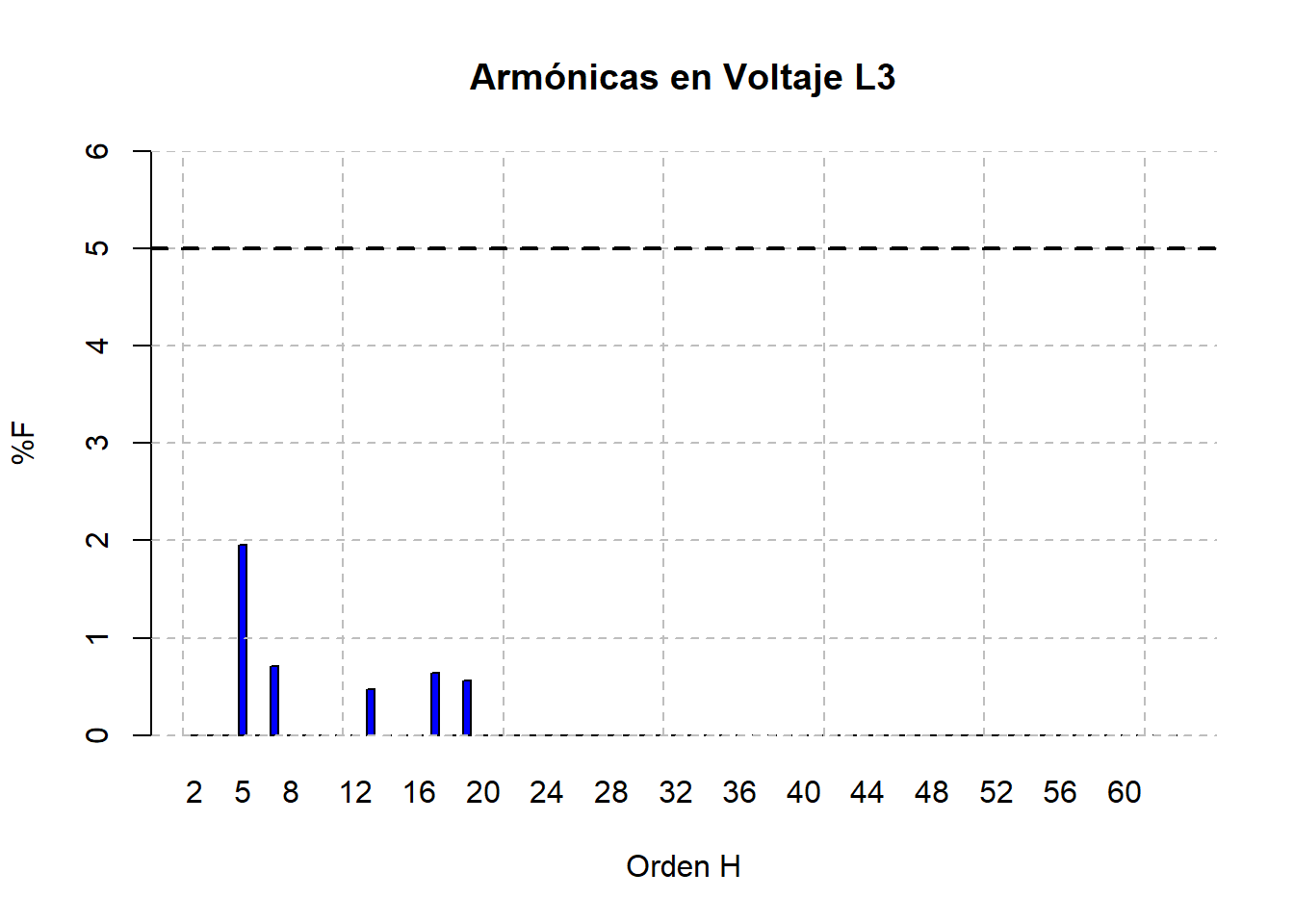

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.3 Min. :1.3 Min. :1.4
1st Qu.:1.7 1st Qu.:1.6 1st Qu.:1.6
Median :1.9 Median :1.8 Median :1.8
Mean :1.9 Mean :1.8 Mean :1.8
3rd Qu.:2.1 3rd Qu.:1.9 3rd Qu.:2.0
Max. :2.9 Max. :2.7 Max. :2.8

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.18
3 1.38
4 0.03
5 5.15
6 0.02
7 1.57
8 0.01
9 0.19
10 0.01
11 1.40
12 0.03
13 0.77
14 0.01
15 0.17
16 0.02
17 1.21
18 0.01
19 0.61
20 0.01
21 0.15
22 0.04
23 0.37
24 0.05
25 0.12
26 0.00
27 0.03
28 0.01
29 0.07
30 0.00
31 0.04
32 0.00
33 0.01
34 0.00
35 0.02
36 0.00
37 0.02
38 0.00
39 0.01
40 0.00
41 0.01
42 0.00
43 0.01
44 0.00
45 0.01
46 0.00
47 0.01
48 0.00
49 0.00
50 0.00
51 0.01
52 0.00
53 0.01
54 0.00
55 0.00
56 0.00
57 0.01
58 0.00
59 0.01
60 0.00
61 0.00
62 0.00
63 0.00

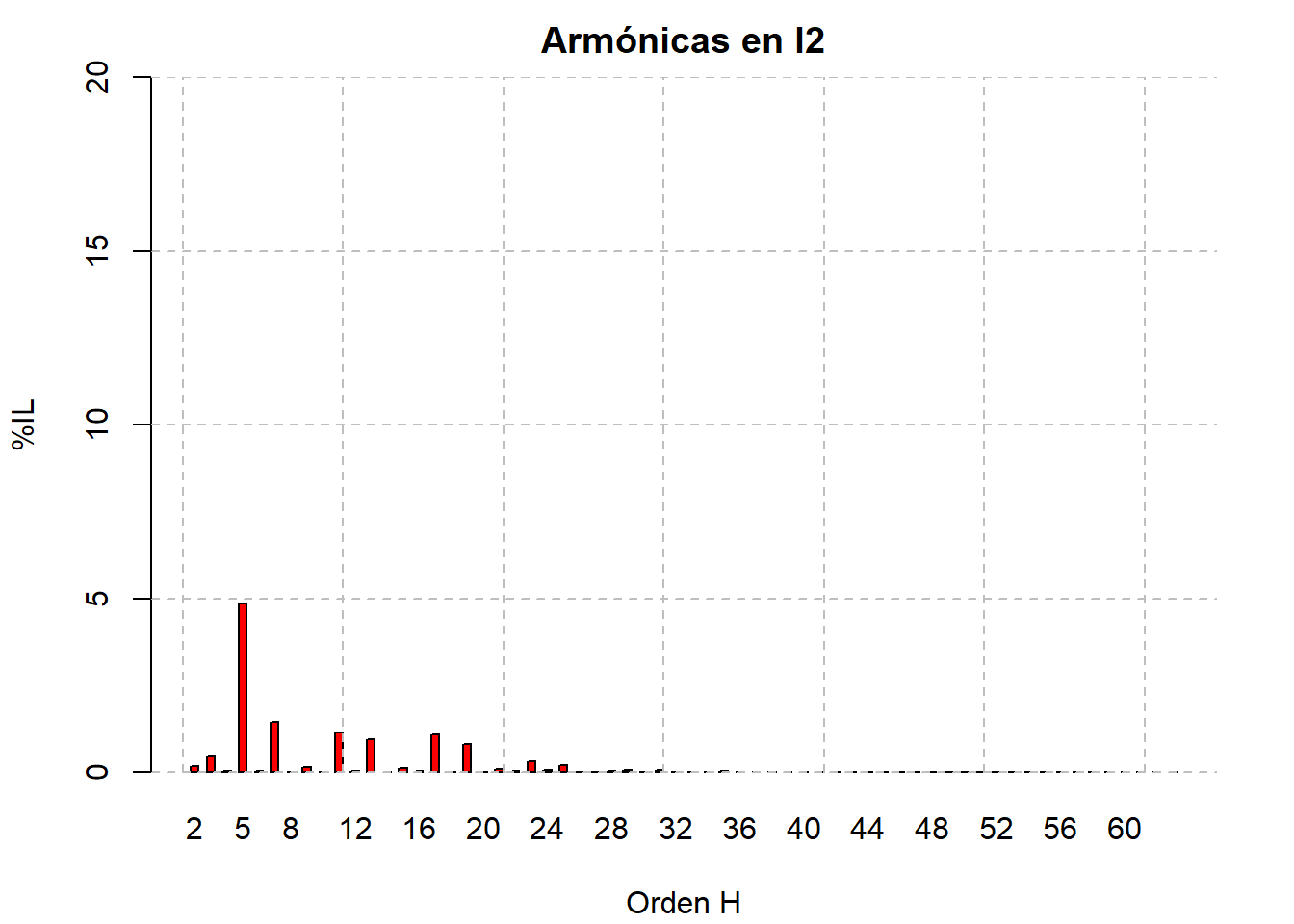

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.17
3 0.47
4 0.03
5 4.84
6 0.02
7 1.43
8 0.01
9 0.14
10 0.01
11 1.14
12 0.03
13 0.93
14 0.01
15 0.12
16 0.02
17 1.08
18 0.01
19 0.80
20 0.01
21 0.08
22 0.04
23 0.32
24 0.06
25 0.19
26 0.00
27 0.01
28 0.02
29 0.07
30 0.00
31 0.05
32 0.00
33 0.01
34 0.00
35 0.02
36 0.00
37 0.01
38 0.00
39 0.00
40 0.00
41 0.01
42 0.00
43 0.01
44 0.00
45 0.00
46 0.00
47 0.01
48 0.00
49 0.01
50 0.00
51 0.00
52 0.00
53 0.01
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00

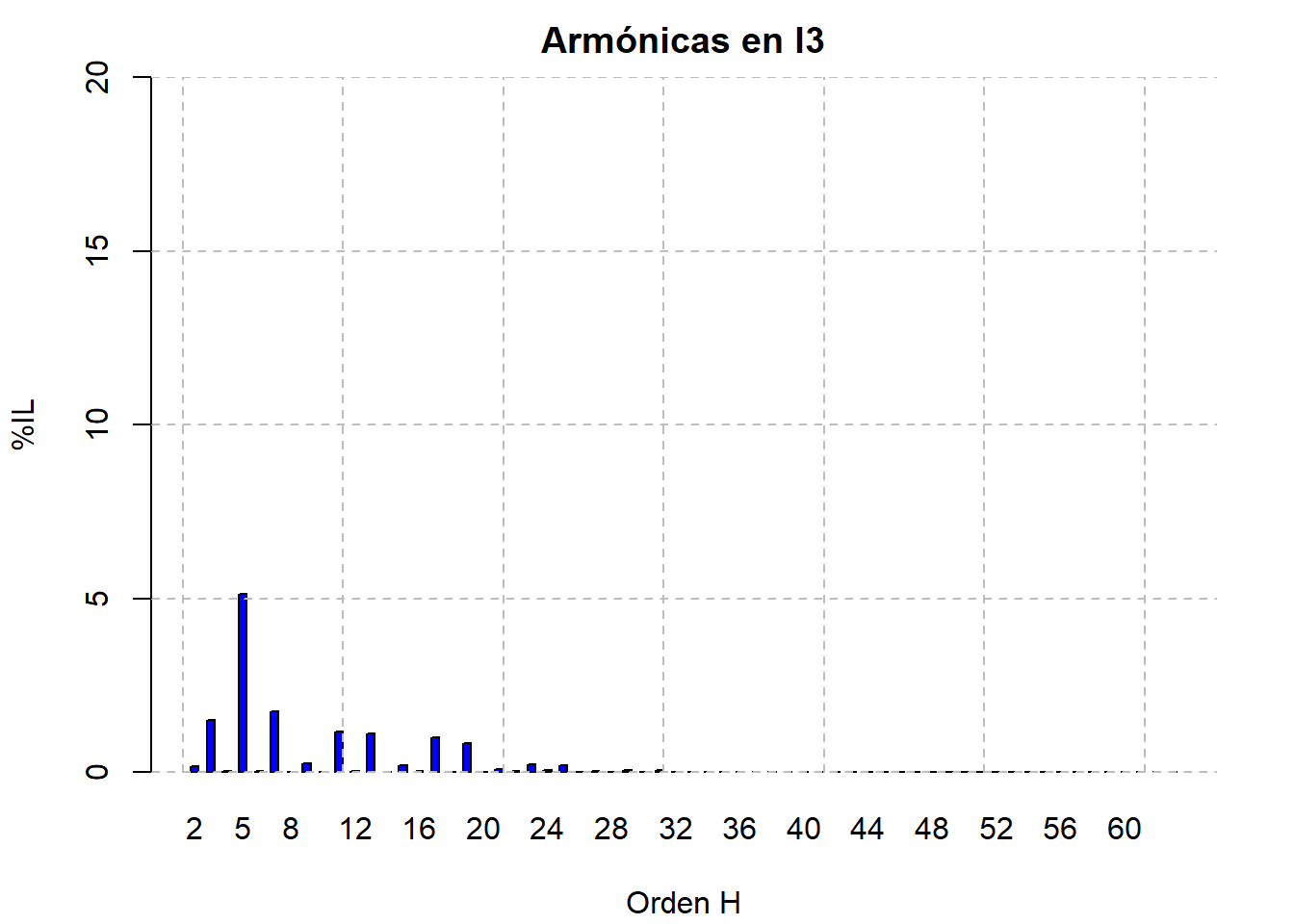

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.18
3 1.49
4 0.03
5 5.14
6 0.02
7 1.74
8 0.01
9 0.25
10 0.01
11 1.17
12 0.03
13 1.11
14 0.01
15 0.19
16 0.02
17 1.01
18 0.01
19 0.83
20 0.01
21 0.08
22 0.02
23 0.21
24 0.05
25 0.20
26 0.00
27 0.03
28 0.01
29 0.05
30 0.00
31 0.05
32 0.00
33 0.01
34 0.00
35 0.01
36 0.00
37 0.01
38 0.00
39 0.00
40 0.00
41 0.01
42 0.00
43 0.01
44 0.00
45 0.00
46 0.00
47 0.01
48 0.00
49 0.01
50 0.00
51 0.00
52 0.00
53 0.01
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00
Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
3.21 4.09 4.85 4.91 5.84 6.2 7.25
